Bonjour,
voici un petit tutoriel pour venir completer l'installation du kit fonction auxiliaire (AUX1) REF 9706.AG
je vous invite à consulter un tuto deja tres bien fait sur le branchement du cable sur l'autoradio
http://www.planete-citroen.com/forum/showthread.php?t=75932
J'ai donc voulu installer le boitier dans le vide poche central (sous l'autoradio) je trouve cela plus pratique pour brancher les sources (lecteur mp3, gps, pda etc...)
De plus j'ai installé 2 transfo neutrik adaptateur d'impédance pour remonter le niveau en entree d'autoradio
reference neutrik NTE10-3 dispo chez ST quentin radio pour un total de 40 euros port compris telephone 01 40 37 70 74

Il faut enlever la plaque caoutchouc pour percer et passer un tournevis et fixer le boitier (Pour ceux qui ont des gros doigts bon courage!!)

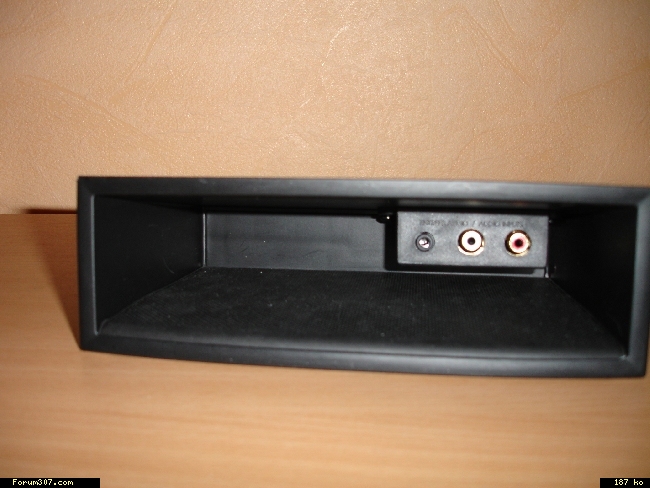

Percer le fond du boitier pour faire sortir la prise

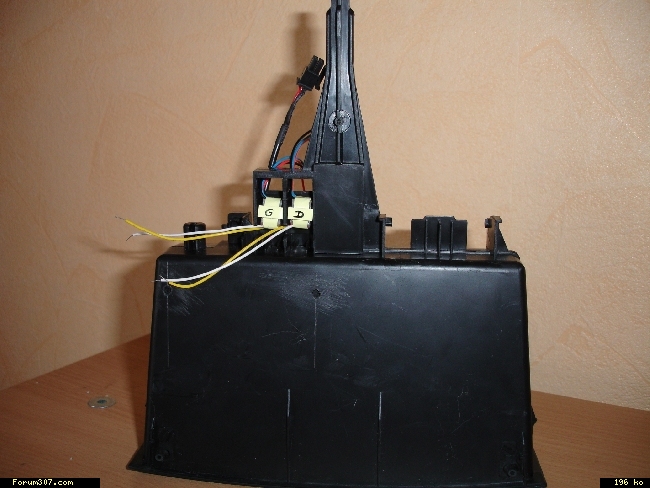

Installation des 2 transfo neutrik dans les 2 logements du boitier ( ca rentre impec!!) de plus on voit les 2 percages pour le tournevis

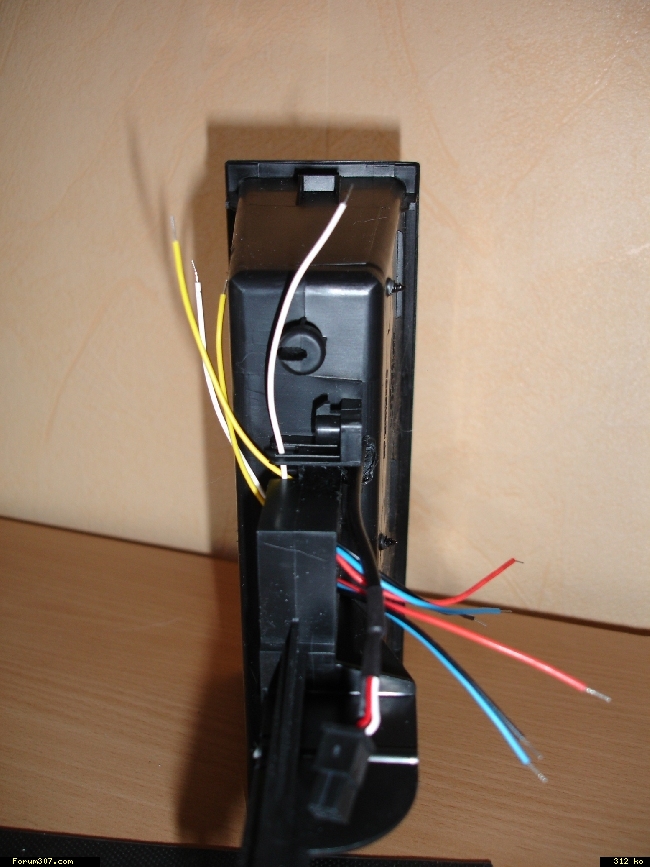

cablage des 2 transfos il faut couper le fil ( a savoir fil rouge coté droit fil blanc coté gauche

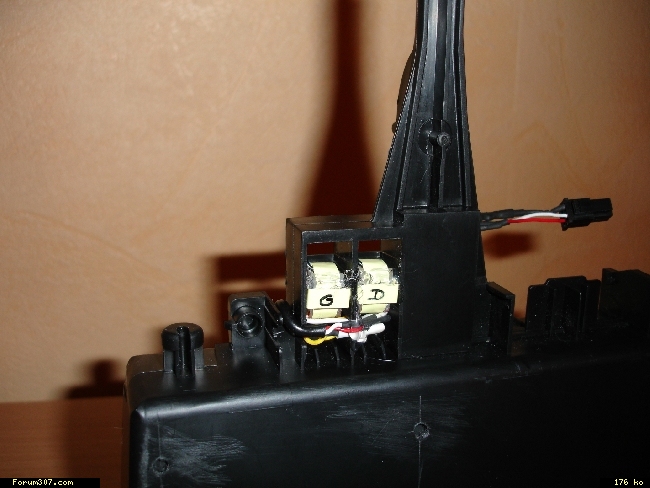

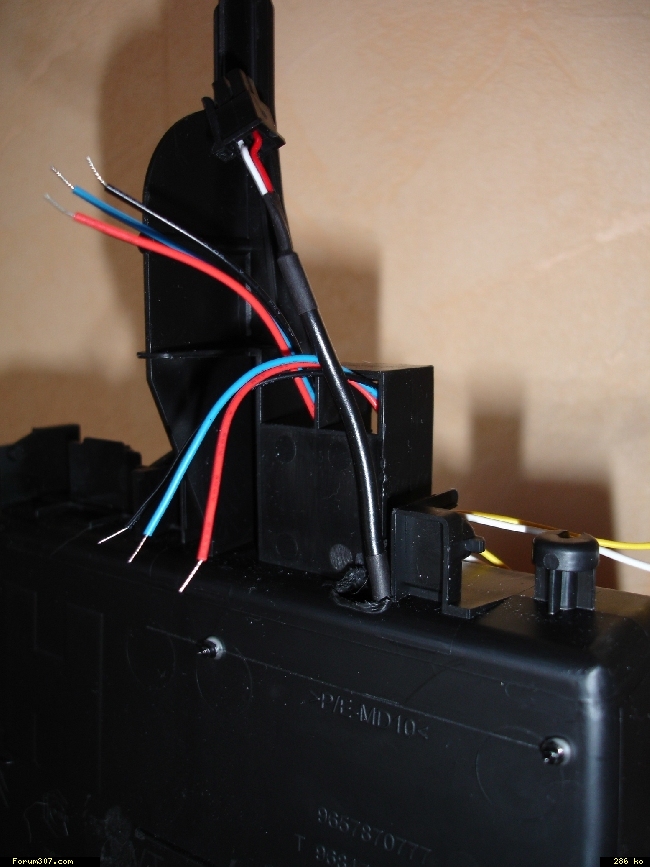

recablage de la prise en sortir de transfo

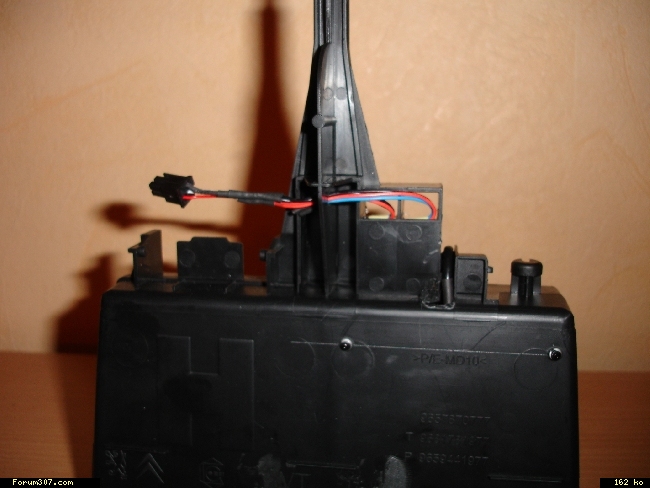

fin de l'installation, pret à être remonté

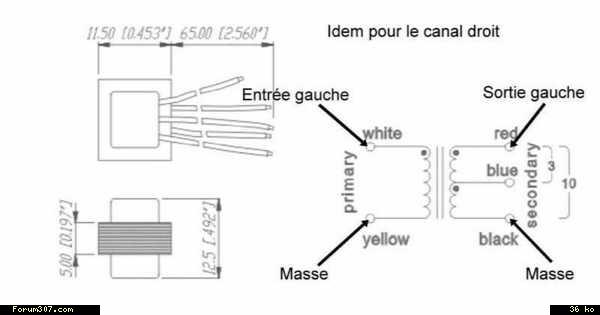

cablage du transfo, (merci à son auteur)

[Le Pec]

sympa tout ca,

A quoi de servent les deux transpho ?

[yann949]

bonne question merci de l'avoir posée
ils servent à remonter l'impédance autour des 10Kohms
la sortie casque des lecteurs mp3 pda etc est autour des 30 ohms normal se sont des mini haut-parleurs ( un vrai haut parleur c'est 4/8 ohms
du coup meme avec le lecteur mp3 a fond et l'autoradio a fond le son reste assez faible et si tu passes en radio ou cd avec l'autoradio a fond ca va te faire tout drole ;-)
donc les transfos permettent d'equilibrer tes sources, du coup lorsque que tu passes de CD a RADIO ou AUX (lecteur mp3) le son est à peu pres le meme.

[Le Pec]

okkkey, je m'en doutait bien,

Tu peut nous faire une shémat de branchement des ces transpho, quel genre de transpho (intensité...) il faut mettre et leur nombre peutetre (2 je pensse)

Etant donné que je vais fait un montage similaire...

Au passage, la prise male auxilère, elle est fournie avec la kit ? Y'a t'il un moyen de les avoir a l'unité ?

[yann949]

le mieux et de faire activer l'entrée AUX 1 chez peugeot avant d'acheter quoi que ce soit ...parce que c'est pas gagné...

[Le Pec]

TKt les deux auxiliaire seront activé j'ai deja demandé, il me faut juste le temps que je passe chez eux...

[Le Pec]

Les gars j'ai perdu le topic

Qui peut me donner la reference de la prise qui va dans l'auxiliaire du RD4 et des cosses qui vont devant, j'en ai besoin le plus vite possible...

[Deejay67]

9706AG

[TofDom]

3 ans de retard Terence....

[Deejay67]

[XINOX]

Pour mettre un iphone regarde du coté de chez dension

[Deejay67]

[Deejay67]

UP vous utiliser un jack = jack ? ou cinch = jack ?

[samy33]

Bonjour a tous j ai commender un phonocar 5/142 pour brancher mon ampli en parrallele avec les hp arriere ... ceci dit je voulais en proviter pour faire le cablage d un jack type mp3 sur l entree du chargeur cd qui n est pas encore activer car pas de chargeur d origine ..ma question est : est il possible de trouver les bonnes broches d/g et masse a l iso du rd3 et donc eviter un boitier avec alim +/- vu que j ai deja le phonocar a alimenter et de plus trouver le remote . Le cd de 70 pistes en wav ou autre format me pose pas de probleme c est surtout le branchement d un 2 ieme boitier qui me casse le budget ...
Merci a tous...

[samy33]

Alors apres branchement du phonecar 5/142 ca marche mais gros soucis le remote bleu du boitier brancher sur le remote du rca comme indiquè mais plus de batterie ma 307 ne veut plus demarrer j ai du me tromper sur la broche + 12volts sur l iso du post qui en fait consomme (a mon avis)sur la batterie meme contact et voiture fermè resultats par ces grand froid -5 il ya deux jourj ai acheter un chargeur de batterie et je ressaie le ledemain et pareil impossible de demarrer en ayant debrancher le remote de l ampli .du coup je recommence aujourdhui en esperant que ca marche demain .
Le probleme est que je vais racheter une batterie neuve si ca se trouve pour rien .et apres me rediriger vers les bougies de prechauffage et la encore des euros
J ai brancher le boitier sur le + en face du moins c est peut etre pour ca ..c est le direct du post rd3 que j ai merci de m aider merci
