Salut à tous !!!
Je viens de m'atteler au changement de mon autoradio RD3 sur ma 307 que j'ai achetée d'occase (l'erreur !!!) et en démontant le poste je me suis rendu compte que les branchements avaient été modifiés et certains ont été refaits au scotch !!!
Quelqu'un pourrait-il m'envoyer une photo du faisceau tel qu'il est à l'origine car je n'arrive pas à trouver à quoi correspondent les fils et quand j'ai branché mon poste Alpine, j'ai eu quelques problèmes genre, il ne s'éteint pas quand on coupe le contact !!!!
Merci à tous !!!

[fafam31]

Pour ton probleme d'extinction, c'est normal, je ne sais pas si on peut le resoudre sinon je vais essayer de te trouver des photos

[drzeng]

bonjour le sagouin, qui ose remonter au scotch.

Pour ce qui est de l'extinction du poste à la coupure du contact, il te faut le plus qui vient du contact et le relier au fil rouge (en general) sur on poste le jaune lui doit etre relier au plus de la batterie.

Pour t'y retrouver il va falloir imperativement t'acheter un multimetre (ils en fons des digitaux pour 11 roros à carouf) pour mesurer les tensions.

[fafam31]

Non , il te faut inverser le jaune et le rouge simplement si ton poste ne garde pas les memoires, si les memoires sont sauvegardés, ca ne vient pas de l'inversion des deux plus. Apres pour l'extinction du poste avec le contact tu ne pourras surrement rien y faire, c'est un probleme de temporisateur du au multiplexage et la même un adaptateur ne pourra rien faire.

[drzeng]

[Sherkan]

Hello.

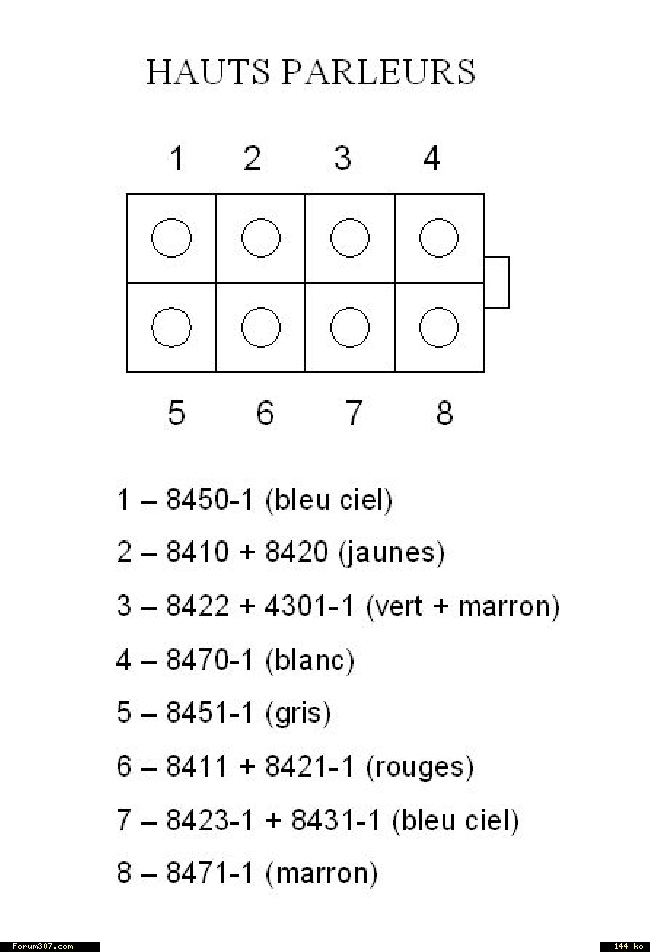

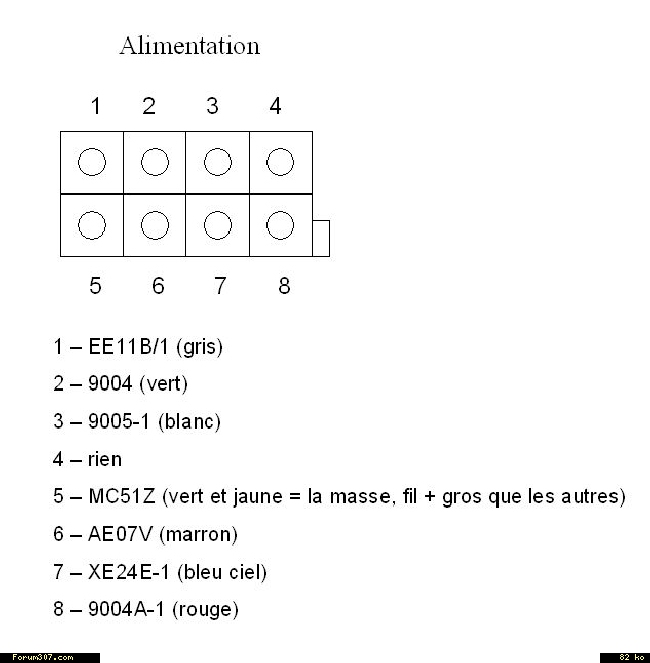

Bon, il fallait que je démonte mon autoradio pour un autre problème, alors j'en ai profité pour regarder les connecteurs. J'ai pas fait de photo, mais j'ai fait un schéma, ce sera mieux je pense.
Si tu regardes bien, il y a un numéro d'inscrit sur chaque fil, j'ai donc relevé les numéros. Le schéma que j'ai fait représente le connecteur ISO que tu devrais avoir, quand tu le regardes de face : c'est une prise avec 8 trous, et un détrompeur sur le coté pour éviter d'inverser entre celui des HP et celui de l'alim.



Pour les couleurs de fils, je ne sais pas si ce sera les mêmes sur ta voiture, mais si c'est le cas, ça devrait bien t'aider.

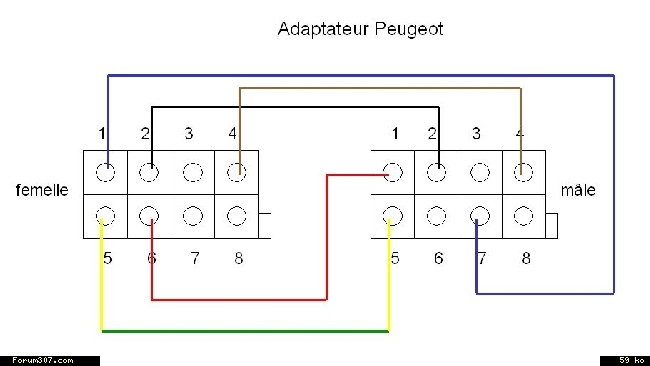

J'ai aussi fait un schéma de l'adaptateur Peugeot, qui permet à l'autoradio de ne pas perdre la mémoire, et aussi de s'éteindre en même temps que le contact. C'est pas tout à fait une inversion de fil, les bornes utilisées sont différentes. Si tu fais la modif toi-même, tu économisera 5 €



Si tu arrives à lire les numéros sur tes fils (ce qui n'est pas gagné ) tu devrais t'en sortir

[Franck_du_03]

Jolie schema Sherkan je pense que ca l'aidera beaucoup.

[Le Pec]

Chapeau sherkan, dit tune serait pas par hazar comment je peut faire pour adapter une prise USB en auxiliaire sur le RD4 ?
SI tu ne sais pas pour L'usb une prise jack a metre sur l'auxiliaire normal ?

Merci d'avance

[Sherkan]

[Le Pec]

Oué c'est vrai ben merci quand meme
Par hazard, les isos du RD3 se ne sont pas les meme que celle du RD4?

[fafam31]

http://307tuning.fertf.com/forum/index.php?PHPSESSID=81b904a982f9708517c711326c21f042&topic=116.0

tibb65
Va voir sur se lien c'est bien explique, j'ai utilisé ca quand j'ai du me recabler la fiche ISO.



Borne Affectation Nb de fils References des fils (inscript sur le tranche du fil)
Borne 1 -> + Ar D -> 1 -> 8470
Borne 2 -> - Ar D -> 1 -> 8471
Borne 3 -> + Av D -> 2 -> 8422 (Tweeter) et 8430 (Boomer)
Borne 4 -> - Av D -> 2 -> 8423 (Tweeter) et 8431 (Boomer)
Borne 5 -> + Av G -> 2 -> 8420 (Tweeter) et 8410 (Boomer)
Borne 6 -> - Av G -> 2 -> 8421 (Tweeter) et 8411 (Boomer)
Borne 7 -> + Ar G -> 1 -> 8450
Borne 8 -> - Ar G -> 1 -> 8451

Nota : lesreferences impaire correspondes toujours a la masse et la pair au positif.

Voila

[Sherkan]

[Le Pec]

Merci mais ca m'aide pas pour avoir les bornes des auxiliaire

[fafam31]

[Le Pec]

Ha oups deso non je sais que c'est possible quelqu'un du forum la fait, djkortex si je ne m'abuse et je ne sais pas quel branchement il ya dessu, lui la acheter tout fait

[fafam31]

Djkortex a une prise USB en sortie AUX????
Un jack a la rigueur mais un port USB, je reste perplexe

[djkortex]

Ni USB, ni mini-jack (Je veux le faire mais ce n'est pas encore le cas...) dans ma Titine.

Désolé.

[Le Pec]

Oué donc c'est pas toi, et j'ai bien dit "jack" personne ne la fait avec une usb, mais comme on peut le faire pour un ipod je me dit qu'on peut le faire avec une USB
