[mah34]

(tuto modifier)
un petit tuto vite fait pour savoir comment cablé voyant ceinture non bouclé passagé d origine a savoir que c est je dit pas de betise cette option n est pas compatible sur nous T5 je pense sur certain t5 le pre cablage exist e mais jamais complet et c est le meme cablage sur les T6

de cou pour ma t5 jai du faire un autre système

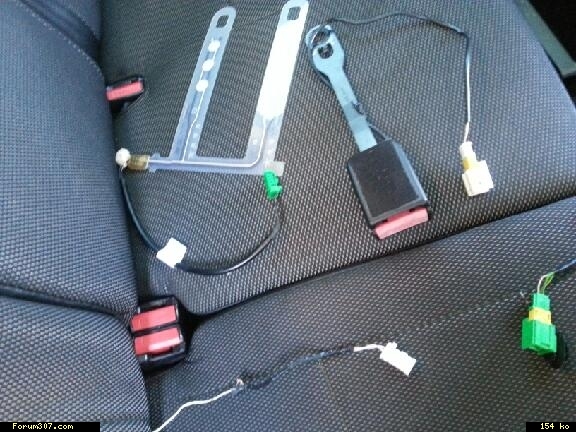

il nous faut juste le serrure boucle de ceinture cablé et le bouton avec le voyant




a coté c est le détecteur de présence

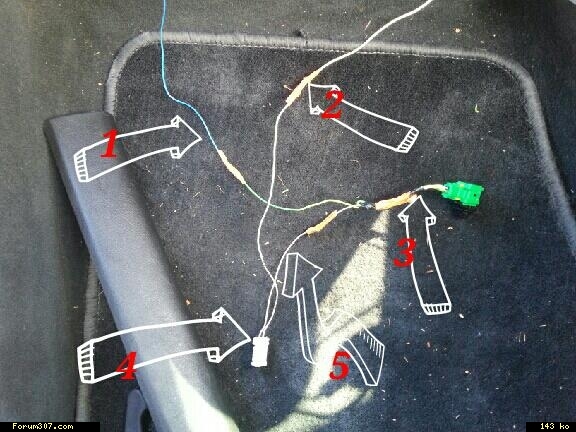

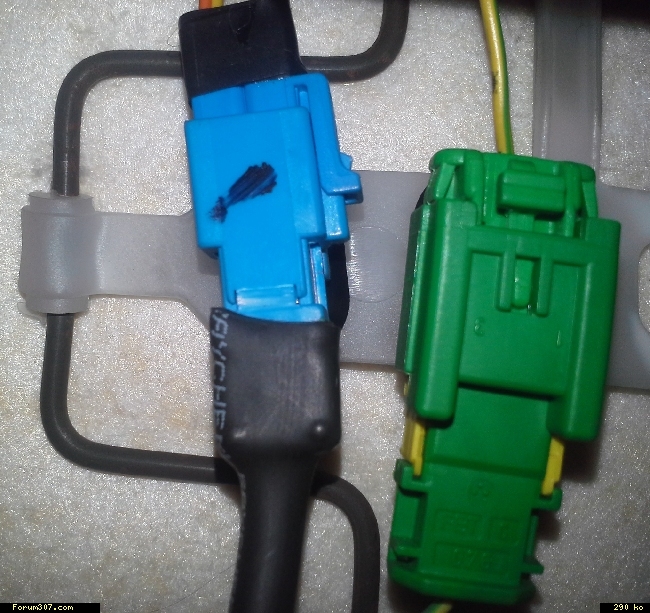

pour les faisceaux il faut juste ça





le fil numéro 1 qui vien de la fiche vert numéro 3 ira au bouton voyant ceinture passagé


numéro 3 un connecteur qui ce branche sur le connecteur de détecteur de présence il ya 2 voi un la masse l autre ira au connecteur numéro 4


numéro 4 il ce branche sur le connecteur de serrure boucnle ceinteure


le numéro 2 c est le + apré le contact il sera alimenté en tournant le contact mode accessoire et bien sur apré le démarrage vérifie sous le siege passagé c est possible qu il soi déjà présent est c est je me souvien bien il est toujour de couleur blanc ce fil d origine il ira sur le bsi la voi 39 de connecteur blanc a 40 voi que sa soi sur une t5 ou t6 mais pour les T5 on peut l alimente a d autre endroit

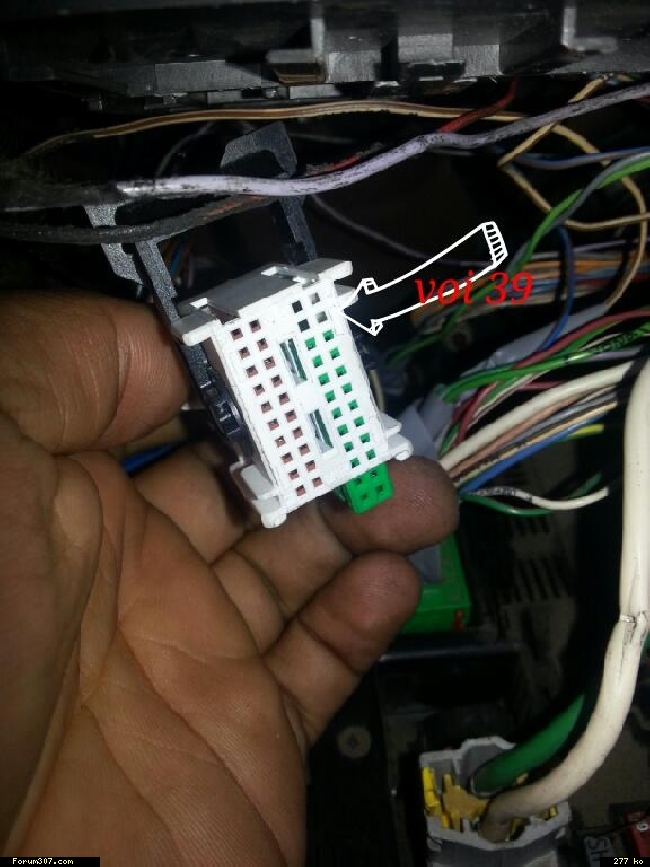

voici le connecteur de bsi a 40 voi

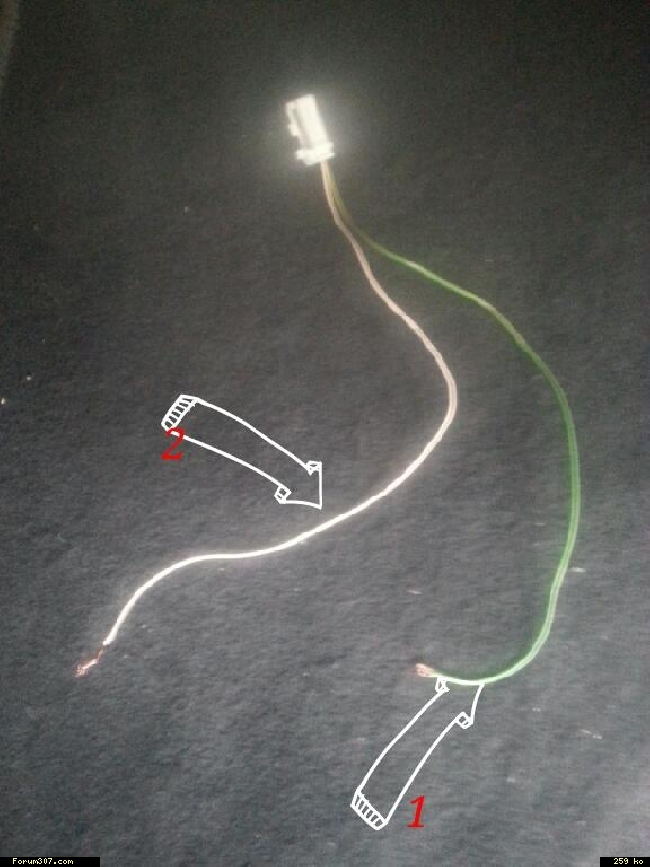

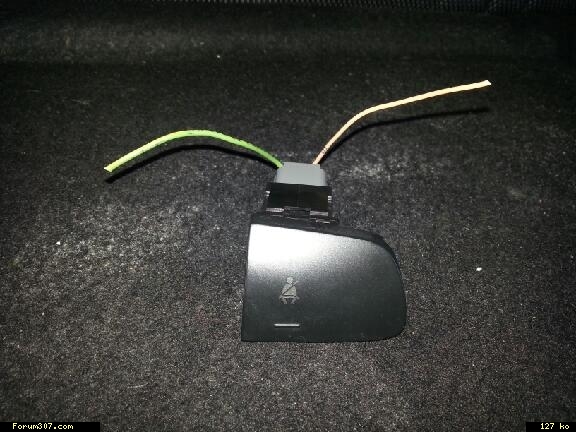

en suite pour le bouton voyant ceinture






le fil de gauche c est la masse

de droite d origine il ira au connecteur de compteur la voi 10 que sa soi T5 ou T6

apré l avoir fait sur ma t5 sa pas marché donc jai pris le fil de droit de bouton le connecter a la fiche vert numéro 3 ou le fil numéro 1

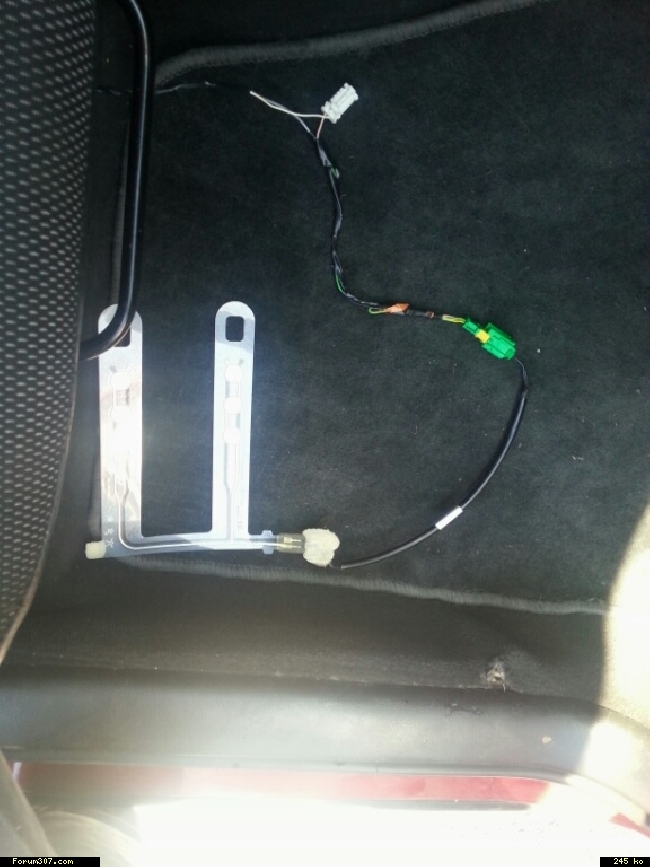

voila le capteur de presence connecté avec son connecteur
la fiche blanche ce connect sur le connecteur de boucle ceinture

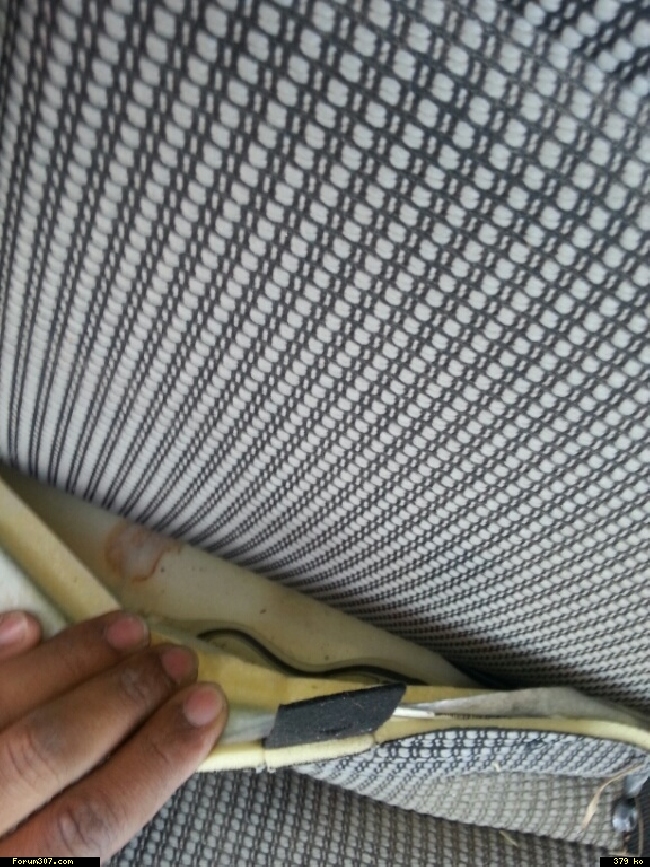

pour le capteur de presence sa meilleure endroit le caché sous l assise

[Blackp@nthere]

Super ça, cela m'intéresse, comment savoir si on est pré câblé.
Et les connecteurs tu les as trouves en casse ?

[mah34]

Les connecteur oui en casse c'est tu as une t5 t aura besoin d un seul connecteur fleche numero 3 meme si c est pas les meme vu que c'est plu d origine le connecteur de boucle ceinture tu peut l alimente directement

pour les t6 tu peux faire pareil mais c'est tu veux que ça soi d origine il te faut les 2 connrcteur plus ccapteur de presence et cabler le cable de bouton jusqu au compteur et sou le siège un cable ver le bsi
pour savoir c est tu es pré câblé tu retire le cache prévu pour le bouton voyant tu doit avoir 2 cable sinon tu fait le cablage

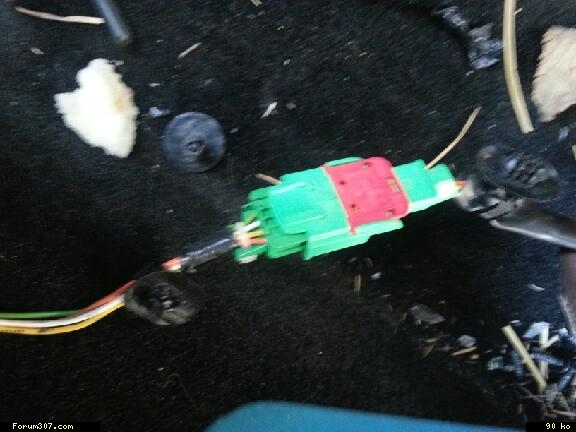

et sou le siege tu regarde ce connecteur vert a 4 voi ya un cable blanc il possible que son chemin s arret sur ce connecteur sinln tu va trouver d autre connecteur sou ton siège

[Blackp@nthere]

Gros beug ... Si un modo peut faire le ménage je le remercie d'avance

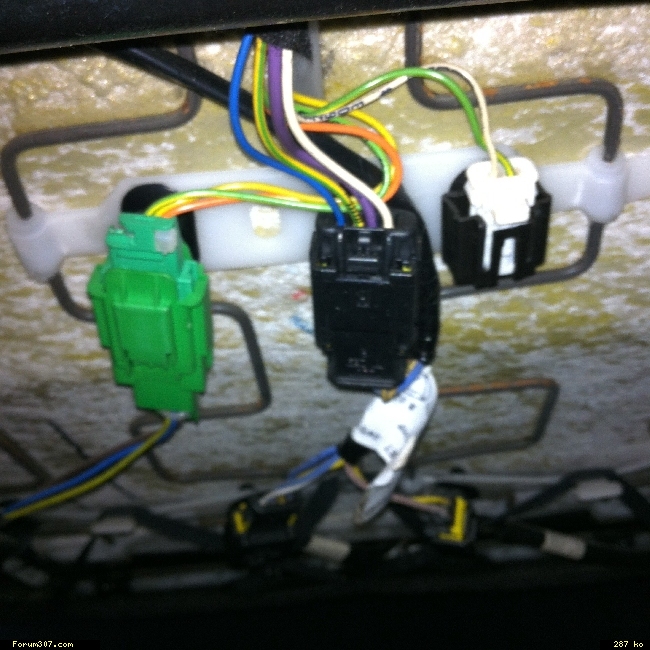

Voici ce que j'ai sous mon siège.

[mah34]

Oui tu es pré câblé on voi le connecteur blanc tu as une t5 ou t6? ? Tu as aussi les siège chauffant il reste plus que de regarder derriere le cache de bouton

[Blackp@nthere]

Oui, c'est un T5 exact siège chauffant, mais pas vu en démontant le cache un quiconque faisceau, ou alors enfoui derrière
J'ai une Griffe Full

[mah34]

Je me isais bien que tu va rien trouvé derriere le bouton
T5 donc tu va devoir faire le même système que moi tu va Pren le connecteur sous le siège le cable blanc c est le + après contact et tu a déjà la masse te reste plu que suivre le tuto

[Blackp@nthere]

C'est possible de trouver le contacteur qui va avec la fiche blanche ?

[mah34]

[Blackp@nthere]

Merci c'est cool de ta part

[mah34]

[Blackp@nthere]

Ok, merci, mais ce que je voulais dire ( je sais je suis super chiant) mais j'assumes sans bidouille, il existe la fiche femelle qui se greffe sur celle sous mon siège ?

[mah34]

Aucune idée sur le notice des 307 van on trouve aucune information pour le temoin ceinture passagé en fin je pense mais moi j'ai jamais vu en tout cas

[Blackp@nthere]

Au vu de ta fiche du clips ceinture, cela serait peut être ça non ?
Et ensuite un faisceau repart vers le tableau

Car sur T6 ou T5 ce système n'est pas CanBus quand même.

[mah34]

[Blackp@nthere]

[mah34]

[Loyck]

voici la photo de sous les sieges

[mah34]

[mah34]

tuto modifier
le bouton ne s allume pas sauf si une personne est présent. sur le siege passagé

il reste allumer si quelqu'un est assis sur le siège on bouclant la ceinture passagé le bouton s éteint


alor. Michel

[damy307]

Bonjour a tous, j'ai pour projet d'installer le voyant cablage ceinture passager je ne pense pas etre précabler pour cette option déja derriere le cache (a la place du bouton ) j'ai pas de cable ensuite sous le siege j'ai que ca (voir photo).



Merci

[mah34]

Salut regard c'est tu as ce connecteur sur la moquette sou le siege protège [/quote][/quote]

[damy307]

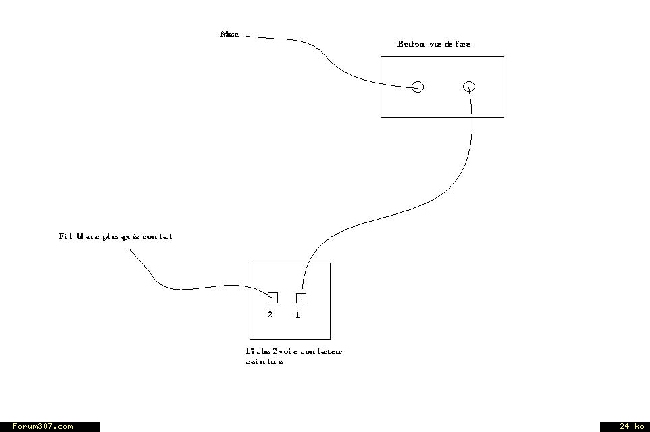

Bonjour, si j'ai bien compris pour T5 sans capteur de présence ça donne ça.

Merci de corriger si je me suis planter.

[mah34]

J'ai pas fai exactement comme ça mais essaye ça peu marcher moi j'avais les faisceaux de capteur de presence
par contre t'aura le voyant toujours allumer jusqu'à le bouclage de la ceinture passagé
essaie avec ton schéma tu me dira sa risque rien

[damy307]

C'est ce que je pense, j'ai simplement suivie ton câblage en suppriment la fiche du détecteur de présence.

C'est provisoire parce que j'ai pas trouver le capteur de présence.

[mah34]

essayer de faire un bricolage pour que le voyant clignote Sí encor mieux

[damy307]

Non je veux pas que ca clignote ça risque d'attirer les yeux dessus surtout avec les voyant bleue.

[mah34]

Bh si tu sais comment tu me dirai moi je suis intéressé

[damy307]

Avec une LED clignotante seulement je sais pas si ça ce fait avec le modele de LED d'origine qu'il y a dans le boutonN

[mah34]

sur les t6 sa clignote donc les led sont bon pour clignoter

mais le problème c'est que le voyant est géré par le compteur et le bsi
