Hello la communauté

J'ouvre ce topic pour savoir comment trouver l'impulsion de vitesse sur la 307, ou si vraiment il faut un générateur d'impulsion ?

ma source JVC KD-NX5000

> Alors pour ceux qui ont une navigation en seconde monte aider moi svp, car je vais devenir fou à force de chercher ! ! !











INFO





L'impulsion vitesse est l'une des composantes externes au système de navigation. L'impulsion vitesse est en effet donnée à travers un câble spécifique installé d'origine par les constructeurs automobiles dans tous les véhicules récents.

Comment ça marche ?

Pour une efficacité accrue, les systèmes de navigation embarqués doivent recevoir une information sur la vitesse du véhicule. Cette information est combinée au positionnement donné par l'antenne GPS pour connaître la distance parcourue par le véhicule.

Techniquement, l'information vitesse est une impulsion électrique dont la fréquence varie en fonction de la vitesse. Cette information est délivrée par tous les véhicules actuels sur un câble spécifique présent dans le tableau de bord. Cette information est compatible avec n'importe quel système de navigation. L'installateur relie donc ce câble au système de navigation.

Fiabilité : le signal envoyé par le véhicule est totalement fiable
Aucun réglage : une fois que l'information vitesse est reliée à la centrale de calcul, le système est prêt à être utilisé ; il n'y a aucun réglage ni aucune initialisation à effectuer
Aucune usure dans le temps : il faut également savoir que l'usure et le changement de pneus n'ont aucune incidence sur la fiabilité du système

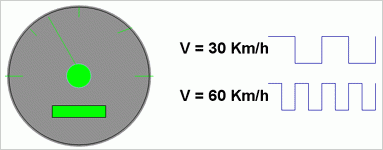

Signal tachymétrique envoyé au système de navigation
(c) Siemens VDO



L'installation liée à l'information vitesse est donc très simple. Cette information est disponible sur tous les véhicules depuis quelques années maintenant. Pour les véhicules plus anciens, il peut être nécessaire d'installer un capteur de roue par magnétisation comme le montre l'illustration ci-dessous.






Le générateur d'impulsion de vitesse



Description
Génère des signaux d’impulsion de vitesse en magnétisant des parties d’un pneu (pour les voitures sans signal d’impulsion de vitesse).

PRIX: 212 €

[kariolys]

Bonjour

Elle date de quand ta 307

[leyo]

Salut kariolys, elle date de 2003 j'ai appelé la plateforme Peugeot au boulo et il etait incapable de me repondre!

[kariolys]

Je vais regarder sur mes docs

[leyo]

Merci

[leyo]

Bon j'ai peut etre mis la main dessus :

si quelqu'un c'est de quelle fil il s'agit car j'ai beau chercher je le trouve pas :


http://peugeotdata.407forum.nl/data/tachopulsen_peugeoten.htm#307

[leyo]

Kariolys tu as pas une idée ??? fil "6739"

[kariolys]

Oui c'est bien celui là que j'ai sur mes docs, sur une broche 6 voies noir, interconnection ICH11E fil 6739

[leyo]

cool mais il est ou je ne le trouve pas !!! il a pas une couleur ?

[kariolys]

tu as un numéro sur le fils, on ne parle plus en couleur maintenant

[leyo]

pour le N° de fil je ne le trouve pas il y a que des N° a 5 ou 6 chiffres, mais ce fil il resemble a quoi ? et la prise 6 voies elle va ou? Je sent que je touche au but ...

[kariolys]

le long tu fils (n'hésite pas à enlever de la gaine noire , tu dois avoir un numéro)

[leyo]

rrrrrrrrrrrrr galere je le trouve pas !!!

[leyo]

Bon apres avoir tout déposé le faisseau, j'ai rien touvé, alors je laisse tombé pour ce soir je regarderai demain en plein jour

[kariolys]

Fait moi une photo si tu peux

[leyo]

en fait je t'expilque j'ai tout enlevé la gaine j'ai des N° du style "4585525" ou MC4125 et j'ai qu'une envie c'est de prendre la pince coupante ca commence vraiment a m'enerver !!! si j'avais une couleur ? je pense que le fil va a la pompe de DA ? HELPPPPPPPPPPPPPPPPPPPPPPPPPPPP!!!!!

[leyo]

JE SUIS TROP CONTENT

J'y suis arrivé le GPS marche à merveille c'est un vrai bonheur,9H00 de recherche pour la trouver cette impulsion donc il y a bien une impulsion de vitesse sur les 307 ! bon aller demain je vous fait un Dossier

I' 6739

Un grand merci à Kariolys

[okanabie]

et apres on dit que les jours ferié on fait rien
contnet pour toi leyo

[ace]

[okanabie]

je vais pitetre en profiter pour dessigler ma tuture je suis un peu flemmard aujourd'hui

[ace]

ah ah c est ce que j ai fait lool

un fil de peche, un seche cheuveu, et des bon doigt pour froter la colle et c ets parti...

[leyo]

[okanabie]

[leyo]

Voilà dossier accessible ICI
