Salut à tous,

Je vais me faire un petit montage pour adapter une prise USB sur mon RT5 donc j'en profite pour vous faire ce petit tuto.
Un conseil, lisez tout avant de vous lancer dans quoi que ce soit.

Pour commencer, le matériel:
- Une embase USB ou USB + prise Jack
- Un câble USB
- Un vide poche
- Un fer à souder
- Un connecteur USB A Male coudé à 90°
- Un tournevis et une petite lime ou Dremel
- Un foret de 1,5 ou 2mm maxi

L'embase, qui peut s'installer en lieu est place de l'allume cigare:
Suivant ce que vous recherchez, il existe deux types d'embases:
La première, possédant prise USB et prise Jack
Ref: 6574.JV
La seconde, possédant uniquement une prise USB; que j'ai choisie ayant déjà les RCA dans la boite à gant
Ref: 6574.HF

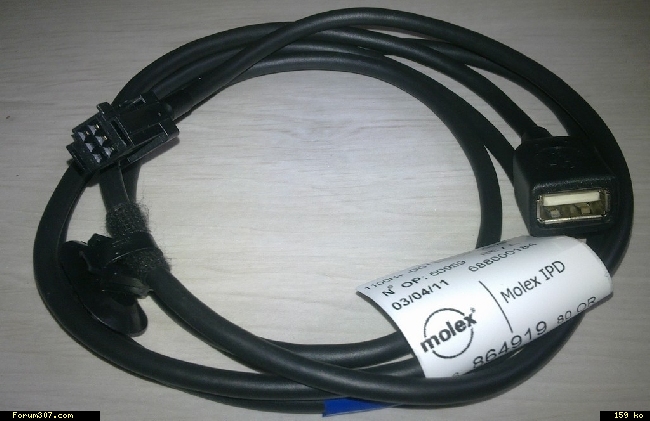

Le câble avec le bon connecteur coté RT4/RT5 et une prise USB femelle de l'autre coté:
Ref: 6574.JH
Remarque: Ce câble peut être utilisé seul en y branchant directement votre clé USB si vous le souhaitez, vous n'avez qu'à le faire sortir dans la boite à gant, dans le cendrier ou dans le vide poche sous le cendrier.

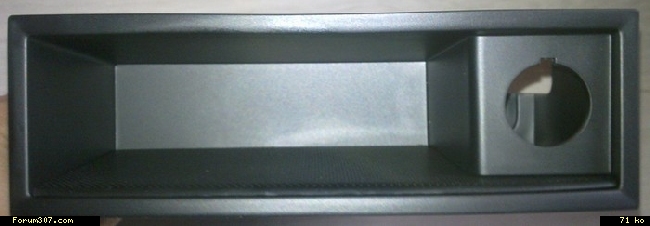

Le vide poche que vous installerez en dessous de votre RT:
Ref: 8226.YT

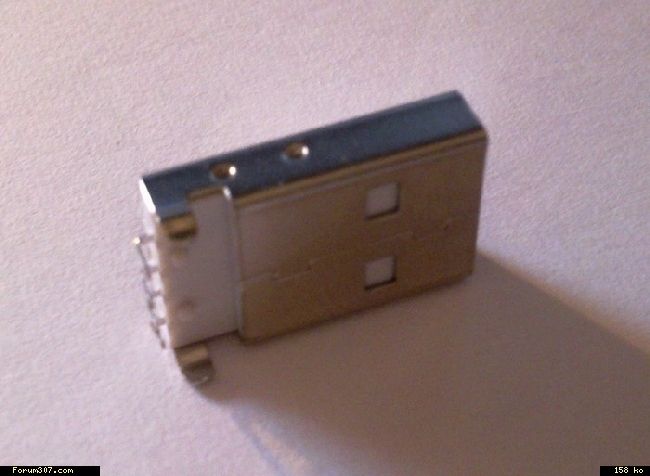

Et enfin, le connecteur "USB A Male" possédant des pins coudées à 90°:

(Pour ceux qui sont intéressés, il m'en reste, contactez moi)

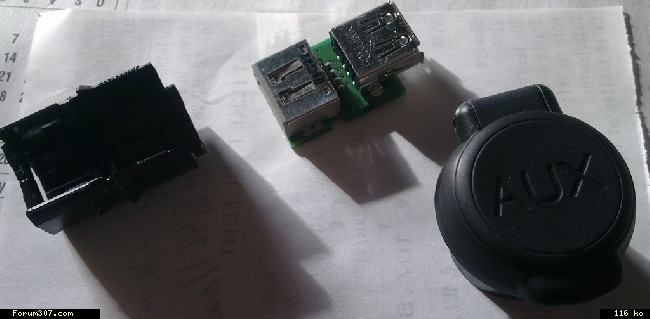

Une fois ces 3 éléments en votre possession, gardez l'embase à proximité, c'est elle qui subira les modifications.
En gros, nous allons remplacer ce connecteur par un connecteur USB Male:

Commencez par démonter, à l'aide d'un tournevis plat, le support du circuit imprimé de la partie avec le clapet, elles sont clipsées entre elles par 2 ergos; et franchement, j'en ai bien chié pour dé-clipser ces deux éléments

En suite, le support du circuit imprimé se sépare en deux pour libérer ce dernier:


Maintenant, dé-souder le connecteur qui nous gène, et surtout pas l'USB femelle!

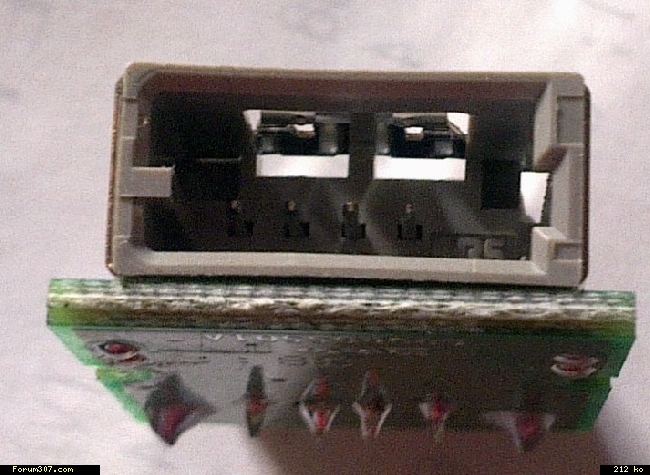

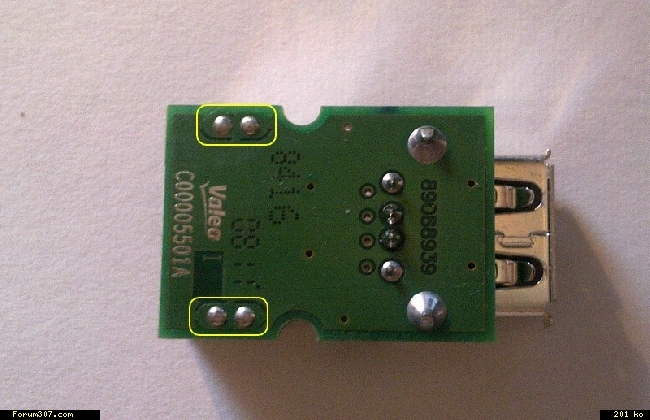

Les deux pattes de maintient de chaque coté:

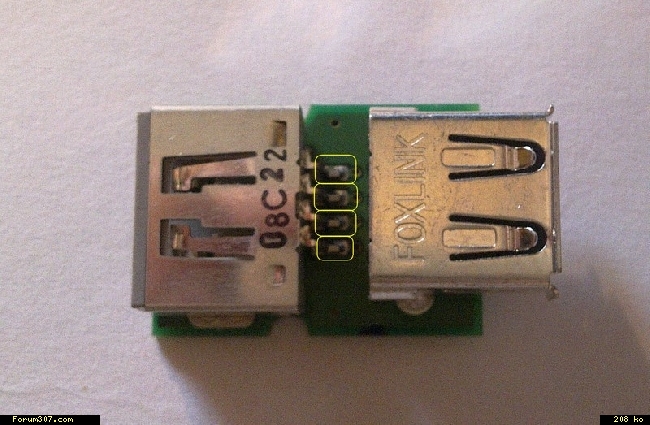

Les 4 pins à l'arrière du connecteur (pas de l'autre coté du circuit imprimé, là ce sont les pins du connecteur USB):


Une fois le connecteur enlevé, nous obtenons ceci:

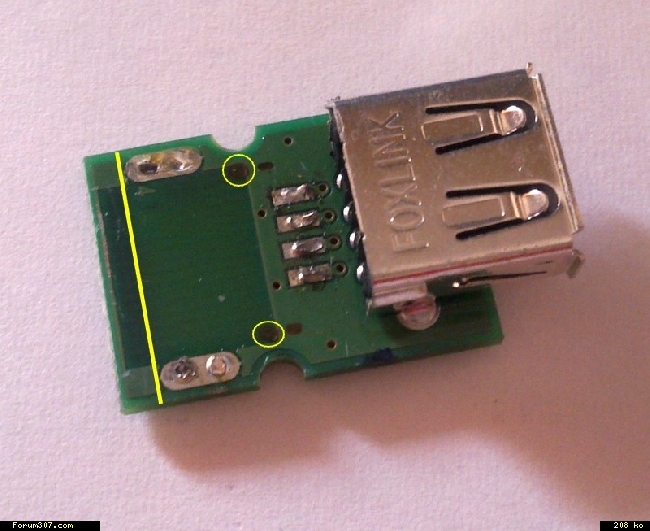

J'ai déjà repéré les emplacements des deux perçages à réaliser par deux ronds; et il faudra également réduire la longueur du circuit imprimé avec une lime, ou mieux, une dremel avec un petit disque abrasif.

Une fois ces deux modifications faites, j'obtiens ceci:


Maintenant, il suffit de mettre en place le connecteur "USB A Male" sur le circuit imprimé à l'aide des deux perçages; vous devrez peut être redresser unpeu les pins pour bien plaquer le connecteur sur le circuit imprimé.

Puis souder les deux pattes pour que le connecteur soit parfaitement maintenu au circuit imprimé.

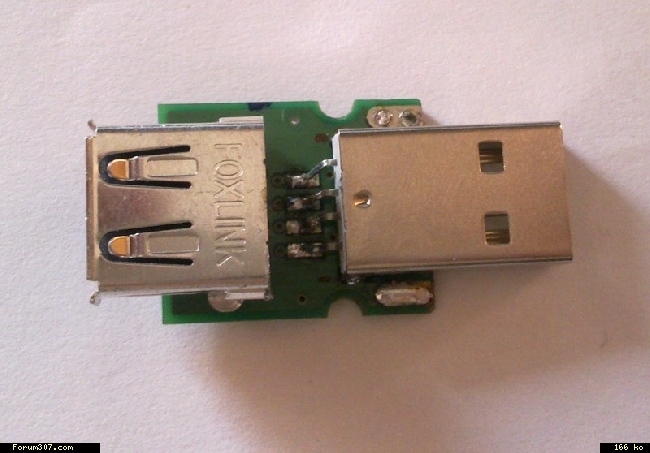

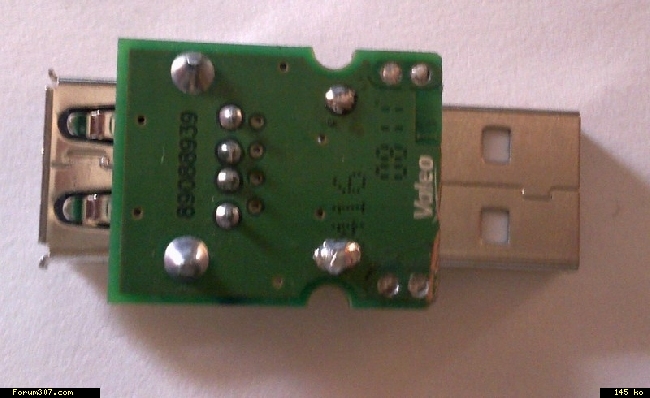

Et enfin, souder les quatre pins comme ceci:


Maintenant, il suffit de replacer le circuit imprimé dans son support en deux parties, puis de reclipser le tout, sans se tromper de sens, sur la partie clapet:


Voila, c'est terminé, branchez maintenant votre cable USB derrière votre RTx:


Suivant l'implantation que vous avez choisi; vide poche, remplacement de l'allume cigare/prise 12V, ou seconde emplacement créé dans la console pour accueillir l'embase, votre clé USB risque de prendre des coups; très mauvais pour la clé comme pour l'embase.

Si au branchement, en changeant de source le RT ne trouve pas votre périphérique USB, branchez votre clé directement sur le câble USB sans passer par l'embase et refaites un essai. Si toujours rien, contrôlez vos soudures et si elles sont bonnes, il faudra que vous fassiez activer le périphérique USB par une concession ou une personne possédant l'interface Lexia/PPS2000.

HS:
-Si vous cherchez des prises USB A Male, il m'en reste, contactez moi par MP.

[nacral]

Il me semble avoir vu le même tuto sur planet citroen.
Ta du courage de faire sa.
Sa va faire bien propre félicitation!

[SelfEsteem]

Oui, il y en a un qui ressemble en effet, mais moins étoffé.

Oui, ça va faire bien propre, je le finis demain.

[MisterNoise]

Salut.
Bien le tuto.
D'une part j'suis intéressé s'il te reste toujours des usb A mâle. Et d'autre part je voulais te demander: le connecteur de l'embase est sensé être connecté à quoi à l'origine ?

[SelfEsteem]

Pour l'embase, pas de soucis, contacte moi par MP.

Alors, le connecteur d'origine est conçu pour se connecter à un câble qui a la même fonction que celui que j'ai acheté pour faire mon tuto, mise à par ce fameux connecteur. La grosse différence est le prix, l'un coute environ 15€, l'autre plus de 100€!
Je pense que ca suffit pour se motiver à faire unpeu de bricolage. ^^

[Ludo307HDI]

Salut
Est il possible de faire sa sur ma 307 de 2002 ?

Merci

[SelfEsteem]

Non, car tu n'as pas de RT4 ou RT5.

[tazmaniko30]

Intéressant! Mais je n'ai pas compris à quoi servait le bricolage du circuit...

On ne peut pas juste acheter le câble USB/prise poste? Le brancher au cul du poste, le faire sortir dans un endroit de son choix, et brancher sa clé usb.

Il coûte combien ce câble?

Merci!

[patriotmax]

slt
la prise au cul de l'embase n'est pas un usb male.
il faut donc en mettre une en remplacement pour pouvoir brancher le cable,qui lui est en usb femelle.

laisser le cable libre revient au meme.
une embase est plus propre qu'un cable volant.

j'ai branché un cable rca/jack sur les fiches rca de la boite à gants.
un mp3 au bout
source aux ,et ça roule.
suffit de sélectionner le fichier à lire depuis le mp3/i pode/portable.

[tazmaniko30]

[patriotmax]

c'est une alternative.ça me suffit.
en meme temps le son d'origine est pas top.sorti du mp3 ou de la radio,ça sature vite.
rien à voir avec l'équipement d'origine de ma leon

[SelfEsteem]

Fallait prendre le pack JBL les gars!

Enfin, moi j'ai mis les 2 HP du pack JBL a l'avant, ca sature pas.

[alexis76]

Tu as toujours des usb A mâle ??

[hipe_39]

Bonjour,

je déterre ce vieux fil bien précieux pour savoir si cette offre raisonnable, me semble-t-il http://www.ebay.fr/itm/CABLE-RT4-USB-KIT-dINTEGRATION-/121325338143?pt=FR_JG_Auto_Pieces_Cables_et_accessoires&hash=item1c3f8dbe1f , pourrait faire l'affaire sans difficulté : en d'autres termes, ça ressemble à du "plug & play"

A part le fait que la description correspond à un C4 et que le câble usb fasse 1m80 alors que 50 cm eurent été vraisemblablement largement suffisant, je pense que, sous réserve que le vendeur soit sérieux, cette offre est correcte. Qu'en pensez-vous ?



Il suffit de compléter avec le vide poche nu Ref: 8226.YT et le tour est joué.

Merci de m'avoir lu

EDIT : au fait, peux-t-on commander quelque part en ligne le vide poche ou faut-il forcément passer chez pigeot ?

[hipe_39]

up
